Разліковы прыклад з аўтарскага матэрыялу. Прыведзеныя магутнасці залежаць ад загрузкі, рэжыму сушкі і якасці паліва; склад абсталявання і рабочыя параметры ўдакладняюцца для канкрэтнага праекта.
Склад комплексу
Матэрыял разглядае комплекс з трох камер: дзвюх SK-136 па 50 м³ і адной SK-272 на 100 м³. Аб’ём 200 м³ адносіцца да прынятай у разліку загрузкі. Фактычная ўмяшчальнасць залежыць ад таўшчыні дошкі, памераў пакетаў і пракладак.
Цеплаізаляцыя і расход энергіі
Аўтары параўноўваюць жорсткі пенаполіурэтан і мінеральную вату па цеплаправоднасці і супраціўленні дыфузіі вадзяной пары. Важныя таўшчыня і вільготнасць уцяпляльніка, герметычнасць і цеплавыя масты. Для сасновай дошкі таўшчынёй 40 мм і паліва вільготнасцю 40% прынята ўдзельная цеплавая магутнасць 3,0 кВт/м³ для камеры з поліурэтанам і 4,5 кВт/м³ для камеры з мінеральнай ватай.
Разлік магутнасці кацельні
Пры адначасовай працы трох камер аўтары атрымліваюць 600 кВт для варыянта з поліурэтанам і 900 кВт для варыянта з мінеральнай ватай. Для паліва вільготнасцю каля 60% ужыта павелічэнне разліковай магутнасці на 30%. Праца камер у супрацьфазе ў гэтым прыкладзе зніжае пікавую нагрузку на 20%.
| Сцэнарый з запіскі | Жорсткі поліурэтан | Мінеральная вата |
|---|---|---|
| Паліва да 40%, адначасовая праца | 600 кВт | 900 кВт |
| Паліва каля 60%, адначасовая праца | 780 кВт | 1170 кВт |
| Паліва да 40%, камеры ў супрацьфазе | 480 кВт | — |
| Паліва каля 60%, камеры ў супрацьфазе | 624 кВт | — |
Прапанаваная кацельня на 600 кВт не пакрывае аўтаматычна ўсе сцэнарыі табліцы. Рэжым з вільготным палівам і разліковай патрэбай 624–780 кВт патрабуе асобнай праверкі магутнасці і графіка працы камер.
Характарыстыкі камер
| Параметр | SK-136 | SK-272 |
|---|---|---|
| Колькасць камер у комплексе | 2 | 1 |
| Загрузка пры дошцы 40 мм | 50 м³ | 100 м³ |
| Загрузка пры дошцы 25 мм | 41 м³ | 80 м³ |
| Загрузка пры дошцы 50 мм | 53 м³ | 115 м³ |
| Вонкавыя памеры, Ш × Г × В | 6,73 × 7,24 × 5,6 м | 13,23 × 7,24 × 5,6 м |
| Устаноўленая электрычная магутнасць | 13,1 кВт | 26,2 кВт |
| Максімальная цеплавая магутнасць катла на камеру | 185 кВт | 370 кВт |
| Колькасць вентылятараў | 4 | 8 |
| Таўшчыня сцен / даху | 100 / 140 мм | 100 / 140 мм |
| Кіраванне | AS-200 | AS-200 |

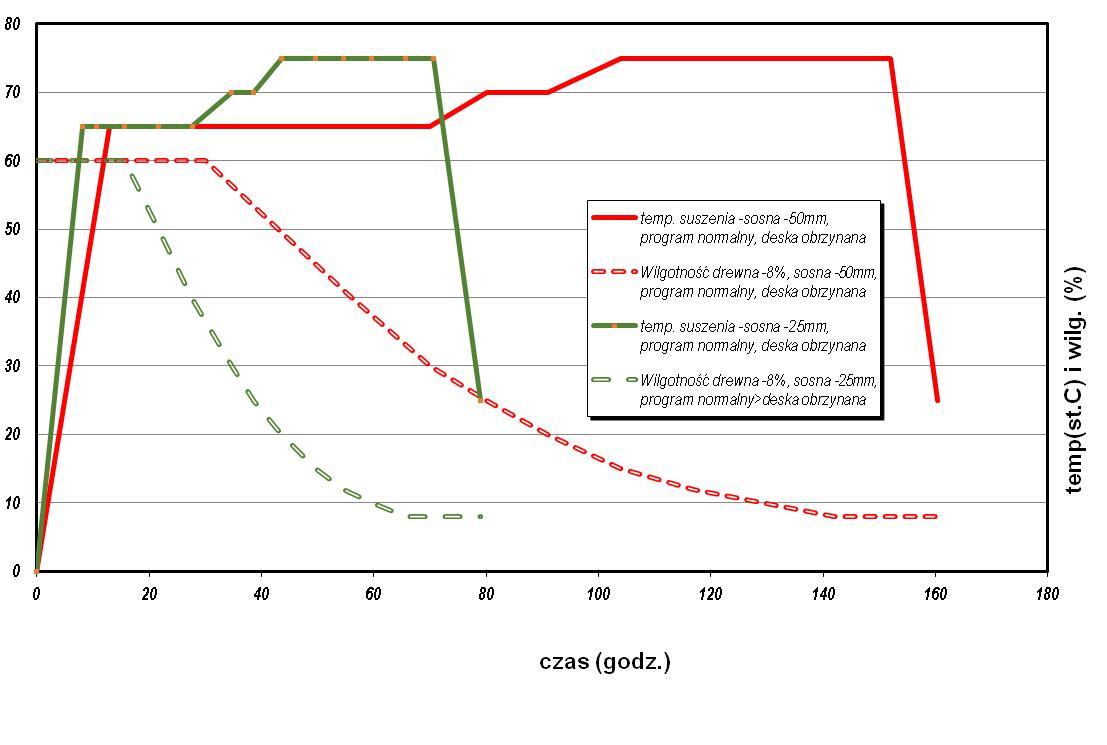

Значэнні 185 і 370 кВт прыведзены ў табліцы тэхнічных характарыстык камер. Яны адносяцца да іншай разліковай умовы, чым 150 і 300 кВт у прыкладзе сушкі; пры падборы трэба ўзгадніць рэжым нагрэву і сушкі.
Кацельня і палівападача

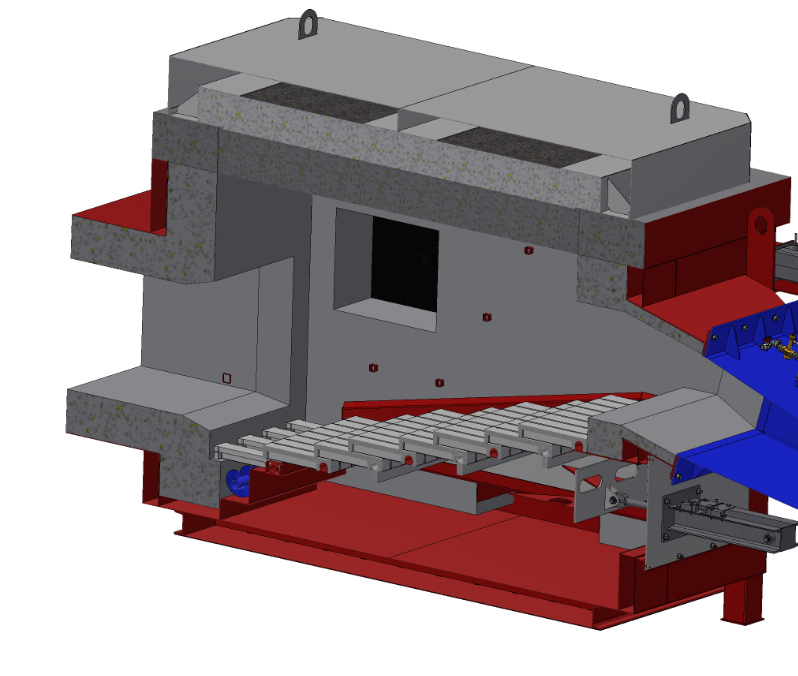

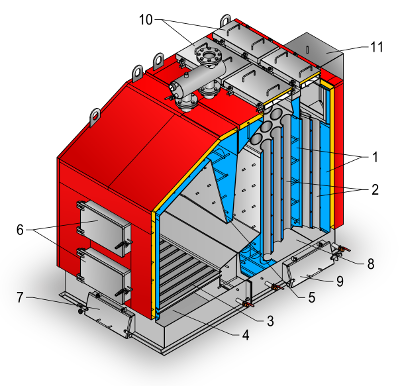

У спецыфікацыі пазначаны кацёл KWH-600, устаноўка AZSD-500/RR з рухомымі каласнікамі і аўтаматычным выдаленнем попелу, сістэма кіравання EcoControl, гідраўлічны вузел HWP-40/2, шнэкавы канвеер ZPU і мультыцыклон B-600 з дымасосам WWOax-25. Склад паліва ў прыкладзе разлічаны на 100 м³ насыпнога паліва.
Аўтары выбіраюць комплекс HAMECH з камерамі SK і цеплакрыніцай KWH + AZSD. Для канкрэтнага прадпрыемства трэба ўзгадніць пароду і таўшчыню драўніны, пачатковую і канчатковую вільготнасць, графік загрузкі камер і характарыстыкі паліва.
Поўны аўтарскі матэрыял
Вэб-версія перадае асноўныя разлікі і склад абсталявання. Зыходны DOC змяшчае поўны тэкст, графікі, тэхнічныя тлумачэнні і спецыфікацыю.
