Сушыльны комплекс · 2002
ИУЧПП «АСТЕРИСК»
Брест
- Магутнасць / загрузка
- 53,6 м³
- Абсталяванне
- SK-78×1
Буйнагабарытныя камеры SK
Асобна стаячыя камеры франтальнай загрузкі з рэверсіўнай вентыляцыяй і аўтаматычным кіраваннем.
SK27,1–164,6 м³
SK
Сушка піламатэрыялаў хвойных і лісцевых парод да зададзенай вільготнасці.
- Мадэлі
- SK-74…SK-410
- Разавая загрузка
- 27,1–164,6 м³
- Цепласпажыванне
- 95–560 кВт
Тэхнічны агляд
Буйнагабарытныя камеры SK
Камера SK уяўляе сабой асобна стаячую алюмініевую канструкцыю з франтальнай загрузкай пагрузчыкам. Рэверсіўныя вентылятары размяркоўваюць паветра па ўсёй шырыні штабеля, аўтаматыка кантралюе тэмпературу і вільготнасць паветра і драўніны.
Ключавыя асаблівасці
- Сушка піламатэрыялаў з 21 пароды драўніны
- Рабочая тэмпература да 95 °C
- Рэверсіўная вентыляцыя і аўтаматычнае кіраванне
- Апцыянальная тэрмаапрацоўка паводле ISPM 15
HAMECH / SK
Абсталяванне ў дэталях
Фатаграфіі, канструктыўныя схемы і вузлы з тэхнічнага каталога HAMECH.
Прынцыповая канструкцыя камеры SK

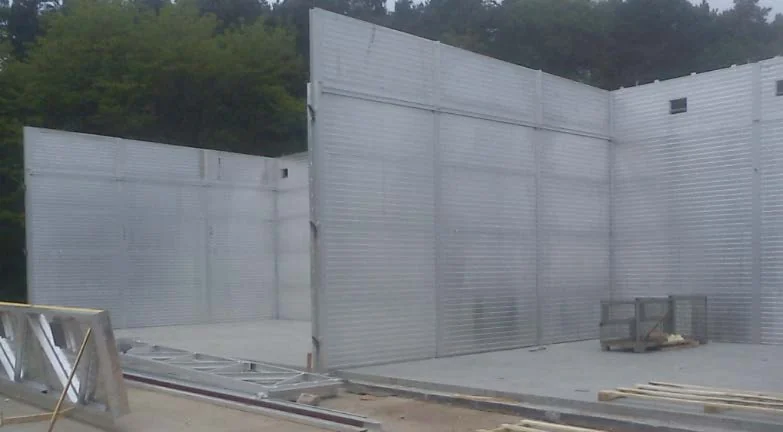

Алюмініевая канструкцыя на этапе мантажу

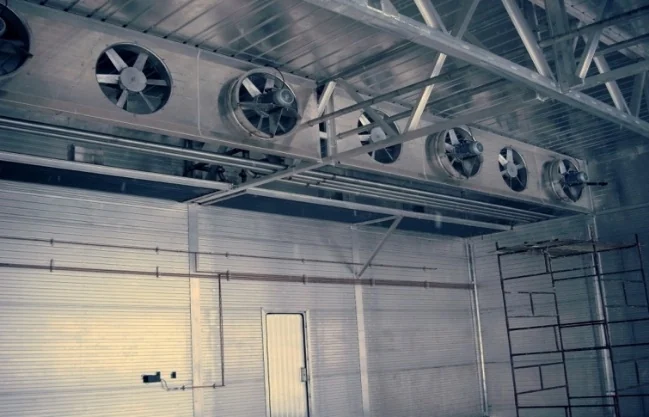

Вентылятарны стэнд і размеркаванне паветра

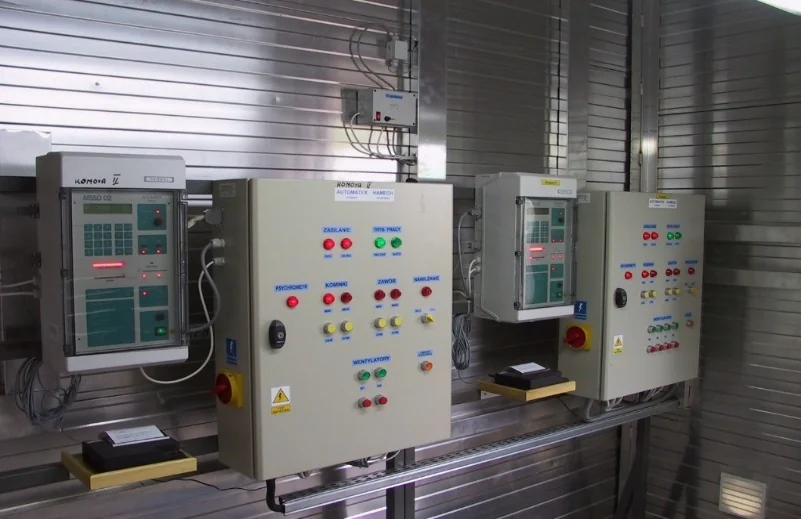

Сілавая і кіруючая аўтаматыка

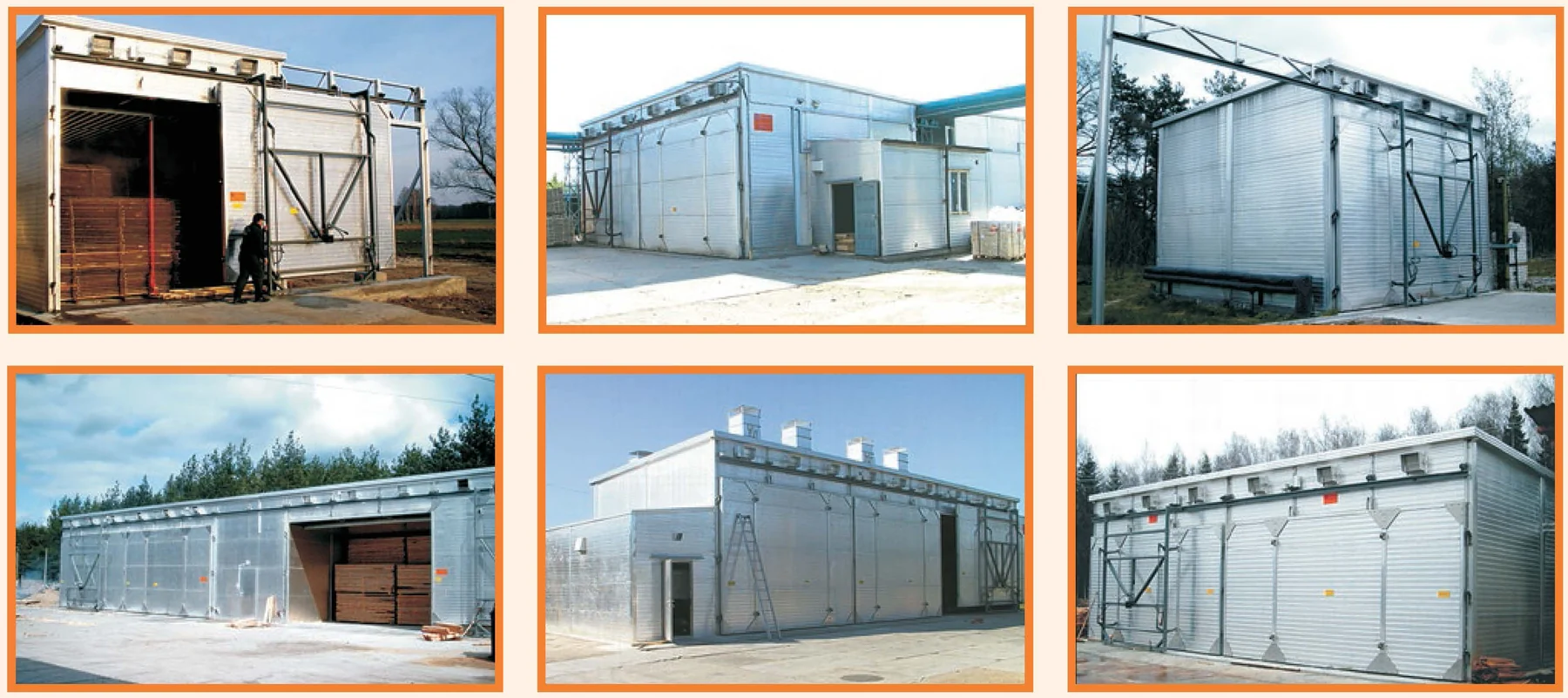

Прыклады вонкавага выканання камер
Мадэльны шэраг
Прадстаўнічыя мадэлі SK
Паказчыкі загрузкі залежаць ад таўшчыні дошкі, пракладак і выкарыстання загрузачнай прасторы.
| Мадэль | Разавая загрузка | Сярэдняе цепласпажыванне | Вонкавыя памеры, Ш × Г × В |
|---|---|---|---|
| SK-74 | 27,1 м³ | 95 кВт | 5,23 × 7,24 × 4,41 м |
| SK-136 | 53,6 м³ | 175 кВт | 6,73 × 7,24 × 5,61 м |
| SK-230 | 91,8 м³ | 320 кВт | 9,03 × 8,75 × 5,61 м |
| SK-410 | 164,6 м³ | 560 кВт | 13,23 × 10,26 × 5,61 м |
Параметры прыведзены паводле каталога. Выніковая камплектацыя і габарыты пацвярджаюцца пры праектаванні.
