Кацельня · 2004–2005
РУП «Грузовой автопарк №5»
Минск
- Магутнасць / загрузка
- 900 кВт
- Абсталяванне
- KWH-600 / AZSD-500 + KWH-300 / AZSD-250
Катлы KWH і сістэмы AZSD
Базавы комплекс для спальвання драўнянай шчэпы, стружкі, пілавіння і кары.
KWH + AZSD55–2 000 кВт
KWH + AZSD
Ацяпленне і тэхналагічнае цеплазабеспячэнне вытворчых аб’ектаў.
- Катлы KWH
- 55–2 000 кВт
- Сістэмы AZSD
- 50–1 000 кВт
- Паліва
- шчэпа · стружка · пілавінне · кара
Тэхнічны агляд
Катлы KWH і сістэмы AZSD
Сталёвыя троххадовыя вадагрэйныя катлы KWH працуюць разам з керамічнай сістэмай газіфікацыі AZSD. Паліва дазуецца аўтаматычна, а канструкцыя комплексу дазваляе выкарыстоўваць вільготныя адходы дрэваапрацоўкі для ацяплення або тэхналагічных працэсаў.
Ключавыя асаблівасці
- Магутнасць катлоў KWH да 2 000 кВт
- Шчэпа, стружка, пілавінне і кара фракцыяй да 30 мм
- Дапушчальная вільготнасць паліва да 60% для буйных AZSD
- Аўтаматычнае дазаванне паліва і паветра
HAMECH / KWH + AZSD
Абсталяванне ў дэталях
Фатаграфіі, канструктыўныя схемы і вузлы з тэхнічнага каталога HAMECH.
Базавая кампаноўка KWH + AZSD

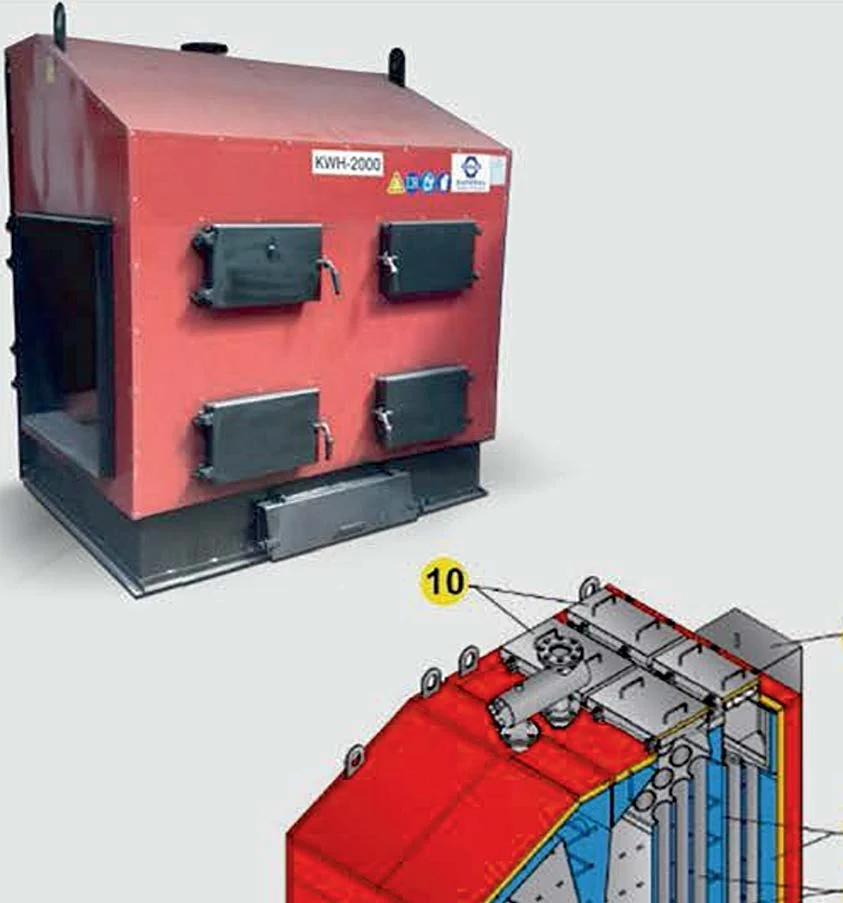

Кацёл KWH і канструктыўны разрэз

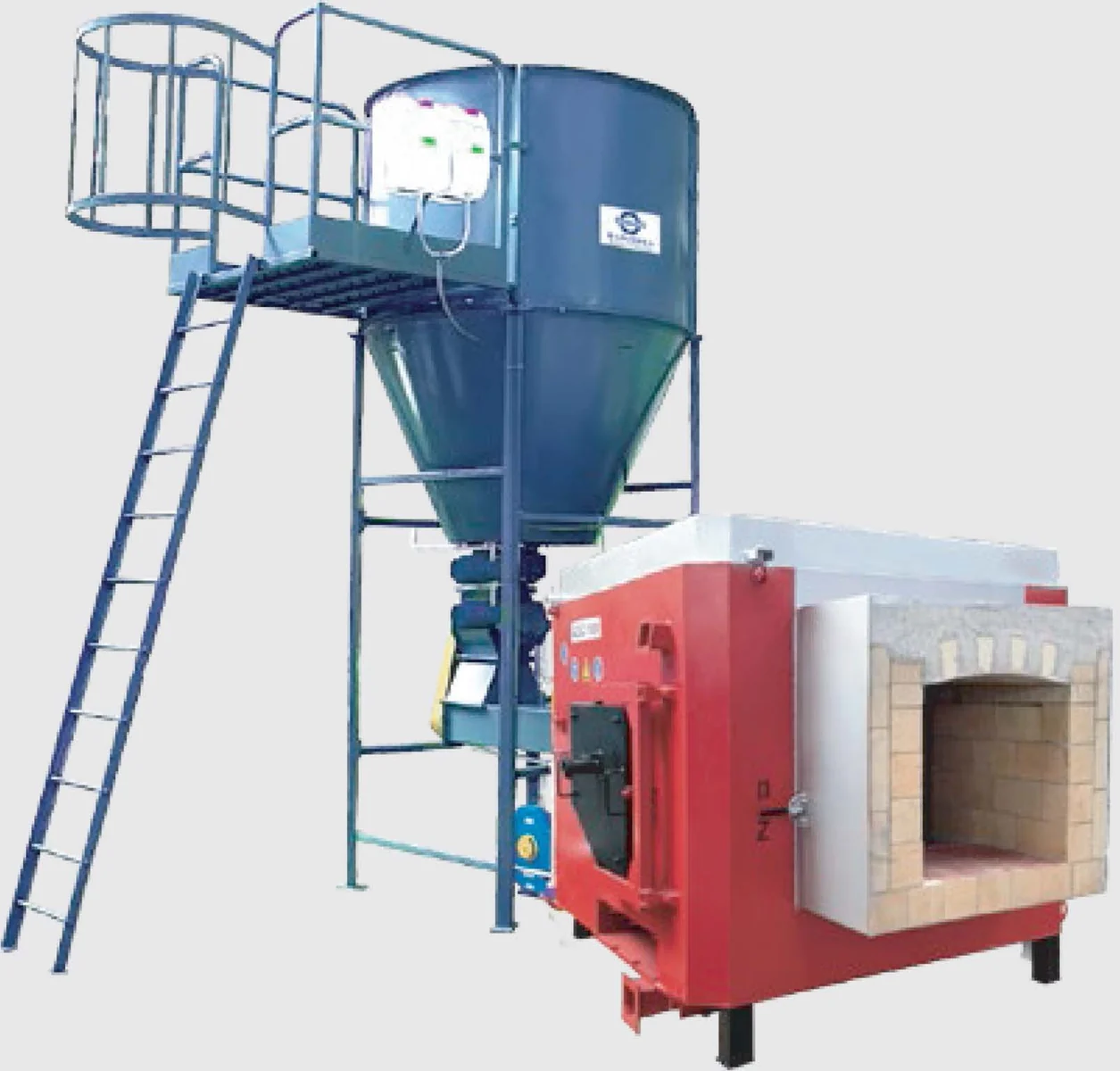

Выкананне AZSD з расходным бункерам

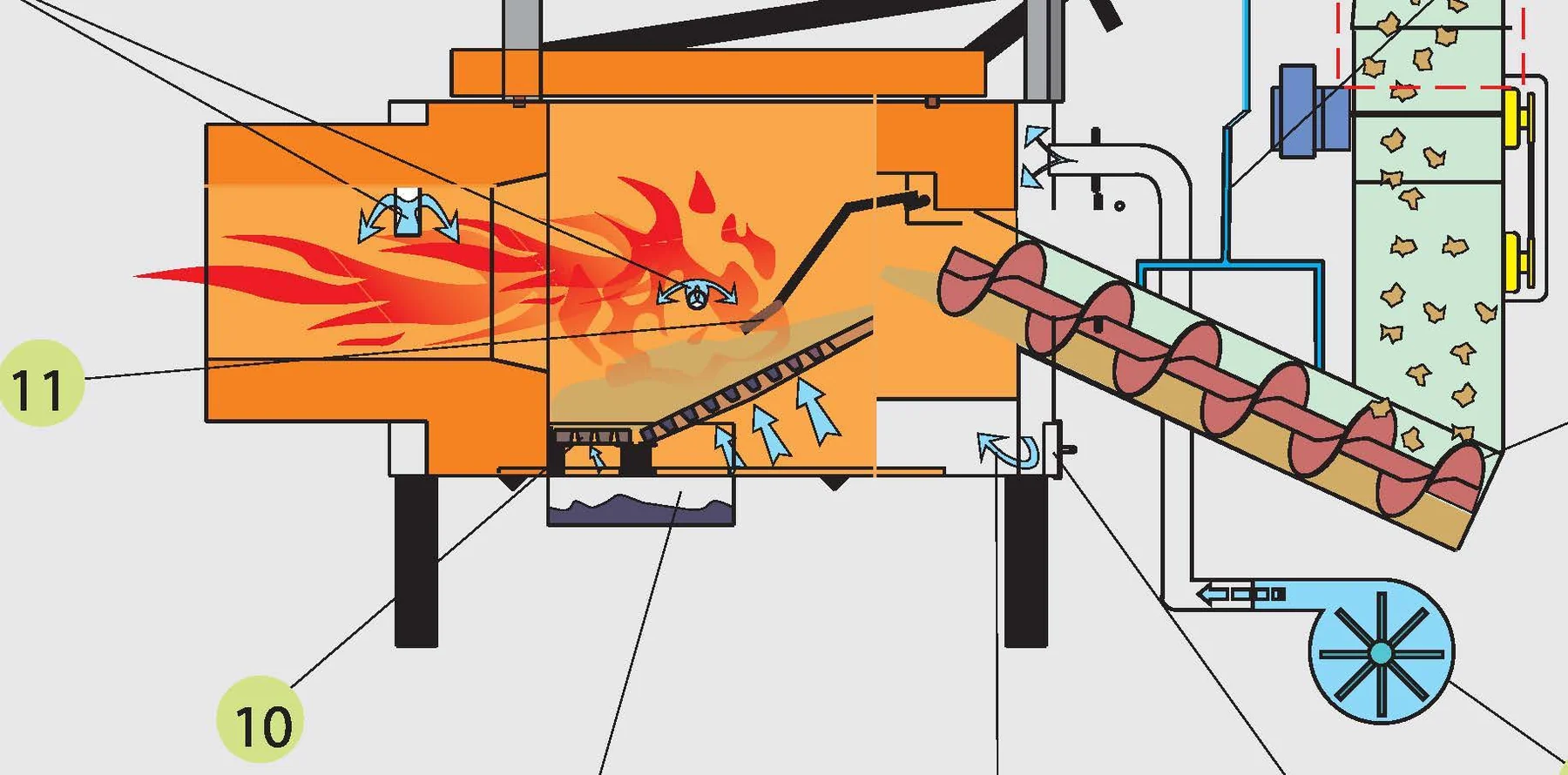

Падача паліва і зоны гарэння
Мадэльны шэраг
Мадэльны шэраг катлоў KWH
Памер і выкананне комплексу залежаць ад выбранай топкі AZSD і схемы падачы паліва.
| Мадэль | Намінальная магутнасць |
|---|---|
| KWH-110 | 110 кВт |
| KWH-180 | 180 кВт |
| KWH-300 | 300 кВт |
| KWH-500/600 | 500/600 кВт |
| KWH-800 | 800 кВт |
| KWH-1000 | 1 000 кВт |
| KWH-1200 | 1 200 кВт |
| KWH-1500 | 1 500 кВт |
| KWH-2000 | 2 000 кВт |
Параметры прыведзены паводле каталога. Выніковая камплектацыя і габарыты пацвярджаюцца пры праектаванні.
